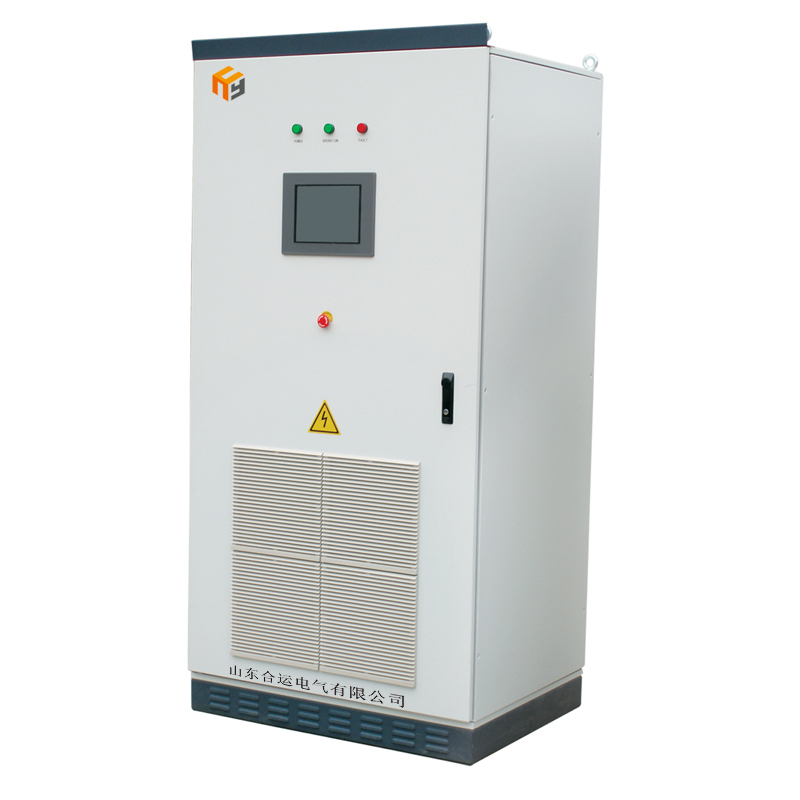

太陽能逆變器光伏逆變器DC48V/12KW

規格型號 (可選配置)

6.5KW～12KW

DC48V-AC110V/220V;DC72V-AC110V/220V

逆變輸出：50HZ / 60HZ

供電方式：市電旁路優先 / 逆變優先

以上兩種方式面板可設置

外觀尺寸: (長)400*(寬)315*(高)585 不包括腳輪高度

占用空間尺寸：(長)460*(寬)315*(高)655 包括腳輪高度

技術參數(可選配置)

直流輸入：

額定電壓規格： DC48/DC72V-AC220V;DC48/DC72V-AC110V

工作電壓范圍：(DC48V) 40V-64V;(DC72V) 60V-96V

低壓警告：(48V)42.0Vdc ± 1.2Vdc;(72V) 63.0vdc ± 1.8Vdc

低壓斷電：(48V)40.0Vdc ± 1.2Vdc;(72V) 60.0vdc ± 1.8Vdc

低壓恢復：(48V)48.0Vdc ± 1.2Vdc;(72V) 72.0vdc ± 1.8Vdc

高壓警告及斷電：(48V)64Vdc ± 1.2Vdc;(72V)96Vdc ± 1.8Vdc

高壓恢復：(48V)62.0Vdc ± 1.2Vdc; 93.0Vdc ± 1.8Vdc (72V)

逆變效率：≥90%

交流輸入:

額定電壓：220VAC系統;110VAC系統

額定輸入電壓：220Vac/230Vac/240Vac; 110Vac/120Vac/130Vac

低壓關斷點：(220VAC系統)170Vac±4%; (110VAC系統)85Vac±4%

低壓恢復點：(220VAC系統)184Vac ±4%;(110VAC系統)92Vac ±4%

高壓關斷點：(220VAC系統)263Vac±4%; (110VAC系統)132Vac±4%

高壓恢復點：(220VAC系統)253Vac±4%; (110VAC系統)127Vac±4%

市電充電規則：恒流充電(恒流階段)→恒壓充電(恒壓階段)→浮充(恒壓階段)

轉換時間：<8ms

逆變輸出：

額定輸出電壓 (V)：(220VAC系統)220Vac/230Vac/240Vac;(110VAC系統)110Vac/120Vac/130Vac

輸出電壓范圍：±10% rms

額定輸出頻率(Hz)：50Hz ± 0.3Hz / 60Hz ± 0.3Hz(可選擇)

功率因數：1.0

輸出波形：純正弦波

波形失真率( THD )：≤3%( 線性負載 )

動態響應( 0～100% )：5%

峰值系數( CF )：3:1

過載保護(SMPS load)：(110%<負載量<125%) ±10% ：15分鐘后斷開輸出電壓

(125%<負載量<150%) ±10% ：1分鐘后斷開輸出電壓

(負載量>150%) ±10% ：20秒鐘后斷開輸出電壓

正常開機空耗：小于額定功率的3%

安全認證：CE

通訊接口：RS232

冷卻：變速溫控風扇(要在通風條件下)

噪音( dB
