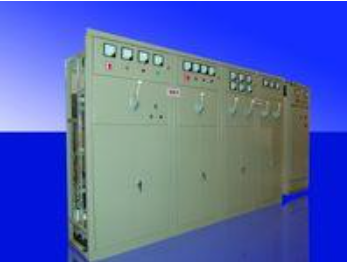

　　PGL型交流低壓配電屏（以下簡稱配電屏）

，適用于發電廠

、變電站

、廠礦企業中作為交流50Hz，額定電壓380V及以下的低壓配電系統中動力

、配電

、照明之用。本配電屏戶內安裝

，為開啟式雙面維護的低壓配電裝置

。

簡介

　　配電屏基本結構采用薄鋼板及角鋼焊接組合而成。屏前有門

。屏面上方有儀表板

，為可開啟的小門，可裝設指示儀表，維護方便

。組合并列拼裝的屏

，屏間加有隔板，減少了事故擴大的可能

。主母線安裝在屏后上方

，并設有母線防護罩，以防止上方墜落金屬物而引起主母線短路

。

　　配電屏具有良好的保護接地系統

，主接地點焊接在骨架的下方，儀表門也有接地點與殼體互連

。中性母線裝置在屏下方的絕緣子上

。

　　多屏并列時，始端屏與終端屏的左右兩側

，可加裝防護板

。

　　配電屏屏寬尺寸400、600

、800mm和1000mm四種

，每一個屏都可作為一個獨立單元，并且能以屏為單元組成各種不同的方案

。

分類

　　一般分為低壓配電屏

、高壓配電屏、直流配電屏

、交流配電屏

。低壓配電柜

　　產品類別GCS型低壓配電柜是兩部聯合設計組根據廣大電力用戶及設計單位的要求設計研制的產品，符合國情

，具有較高技術性能指標

，能夠適應電力市場發展需要。低壓配電柜適用于發電廠

、石油

、化工、冶金

、紡織

、高層建筑等行業，作為輸電

、配電及電能轉換之用

。產品符合IEC439-1，GB7251.1-1997《低壓成套開關設備》的標準規定

。低壓配電柜通過了國家3C認證

。

　　GCS型低壓配電屏

　　GCK(L)低壓配電柜

GCS型低壓配電屏GCK(L)低壓配電柜應用

　　一

、GCS型低壓配電屏是兩部聯合設計組根據行業主管部門、廣大電力用戶及設計單位的要求設計研制出的符合國情

、具有較高技術性能指標

、能夠適應電力市場發展需要并可與現有引進產品競爭的低壓配電屏。該低壓配電屏目前已被電力用戶廣泛選用

。低壓配電屏適用于發電廠

、石油、化工

、冶金

、紡織、高層建筑等行業的配電系統

。在大型發電廠

、石化系統等自動化程度高，要求與計算機接口的場所

，作為三相交流頻率為50(60)Hz

、額定工作電壓為380V(400)、(660),額定電流為4000A及以下的發

、供電系統中的配電、電動機集中控制

、無功功率補償使用的低壓成套配電裝置

。低壓配電屏的設計符合下列標準IEC439-1《低壓成套開關和控制設備》GB7251《低壓成套開關設備》JB/T9661《低壓抽出式成套開關設備》

　　二、型號和含義

　　三

、使用環境條件周圍空氣溫度不高于+40℃

，不低于-5℃。24小時內平均溫度不得高于+35℃

。超過時

，需根據實際情況降容運行。戶內使用

，使用地點的海撥高度不得超過2000m

。周圍空氣相對濕度在最高溫度為+40℃時不超過50%，在低溫度時允許有較大的相對濕度：如+20℃時為90%,應考慮到由于溫度的變化可能會偶然產生凝露的影響

。低壓配電屏安裝時與垂直面的傾斜度不超過5°

，且整組柜列相對平整（符合GBJ232-82標準）。低壓配電屏應安裝在無劇烈震動和沖擊以及不足以使電器元件受到不應有腐蝕的場所

。用戶有特殊要求時

，可以與制造廠協商解決。

　　四

、主要技術參數基本技術參數

　　五

、低壓配電屏特點提高轉接件的熱容量，較大幅度的降低由于轉接件的溫升給接插件、電纜頭

、間隔板帶來的附加溫升

。功能單元之間、隔室之間的分隔清晰

、可靠

，不因某一單元的故障而影響其它單元工作，使故障局限在最小范圍

。母線平置式排列使低壓配電屏的動

、熱穩定性好，能承受80/176kA短路電流的沖擊

。MCC柜單柜的回路數量多到22回

，充分考慮大單機容量發電，石化系統等行業自動化電動門（機）群的需要

。低壓配電屏與外部電纜的連接在電纜隔室中完成

，電纜可以上下進出。零序電流互感器置電纜隔室內

，使安裝維修方便

。同一電源配電系統，可以通過限流電抗器匹配限制短路電流

，穩定母線電壓在一定的數值

，還可部分降低對元器件短路強度的要求。抽屜單元有足夠數量的二次接插件（1單元及以上為32對

，單元為20對

。），可滿足計算機接口和自控回路對接點數量的要求

。六

、使用注意事項低壓配電屏為不靠墻安裝，正面操作

，雙面維修的低壓配電柜

。柜的維修通道及柜門，必須是考核合格的專業人方可進入或開啟進行操作

、檢查和維修

。空氣斷路器

、塑殼斷路器經過多次分

、合，特別是經過短路分

、合后

，會使觸頭局部燒傷和產生碳類物質

，使接觸電阻增大，應按斷路器使用說明書進行維護和檢修

。經過安裝和維修后

，必須嚴格檢查各隔室之間、功能單元之間的隔離狀況

，以確保本低壓配電屏良好的功能分隔性

，防止出現故障擴大。七

、產品安裝后投運前的檢查與試驗檢查柜面漆或其它覆蓋材料（如噴塑）有否損壞

，柜內是否干燥清潔。電器元件的操作機構是否靈活

，不應有卡澀或操作力過大現象

。主要電器的主輔觸頭的通斷是否可靠、準確

。抽屜或抽出式機構抽拉應靈活

、輕便、無卡阻和碰撞現象

。抽屜或抽出式結構的動

、靜觸頭的中心線應一致，觸頭接觸應緊

。主

、輔觸頭的插入深度應符合要求。機械聯鎖或電氣聯鎖裝置應動作正確

，閉鎖或解除均應可靠

。相同尺寸的抽屜應能方便的互換

，無卡阻和碰撞現象

。抽屜與柜體間的接地觸頭應接觸緊密，抽屜當推入時

，抽屜的接地觸頭經主觸頭先接觸

，拉出時接地觸頭比主觸頭后斷開。儀表的刻度整定

、互感器的變比及極性應正確無誤

。熔斷器的熔芯規格應符合工程設計的要求。保護的額定值及整定應正確

，動作可靠

。用1000兆歐表測量絕緣電阻值不得低于1mΩ。各母線的連接應良好

，絕緣支撐件

、安裝件及其它附件安裝應牢固可靠

。

特點：

　　GGD型交流低壓配電柜適用于發電廠、變電站廠礦企業等電力用戶

，作為交流50赫

，額定工作電壓380V，額定工作電流至315A的配電系統中

，作為動力照明及配電設備的電能轉換

，分配與控制之用。

　　GGD型交流低壓配電柜是根據能源部主管部門

，廣大電力用戶及設計部門的要求

，本著安全、經濟

、合理

、可靠的原則而設計的新型低壓配電柜，產品具有分斷能力高

、動力穩定性好

、結構新穎、合理

、電氣方案切合實際

、系列性、適用性強

、防護等特點

。可作為更新?lián)Q代的產品使用

。GGD型配電柜符合IEC439《低壓成套開關設備和控制設備》

，GGD7231《低壓成套開關設備》等標準。

關于配電屏

，小編為大家就分享這些

。歡迎聯系我們合運電氣有限公司，以獲取更多相關知識

。
